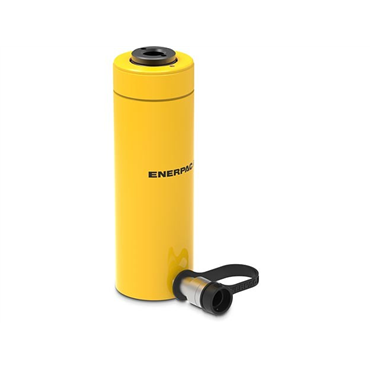

Single-Acting Hydraulic Cylinder

RCH206

Single-Acting Hydraulic Cylinder
Item #112161166
  • 6.1 in Stroke
  • 3.88 in Outside Diameter
Single-Acting Hydraulic Cylinder
Price Unavailable
Price Unavailable
Pricing is unavailable at this time. Please contact Customer Service for assistance.
Online Ordering Restricted
Please contact Customer Service for assistance.
Contact Customer Service
    Shipment Options
  • 6.1 in Stroke
  • 3.88 in Outside Diameter

features

  • Hollow plunger design allows for both pull and push forces
  • Single-acting spring return
  • Nickel-plated, floating center tube on models over 20 Tons increases product life
  • Baked enamel finish for increased corrosion resistance
  • Collar threads for easy fixturing
  • Features CR400 Coupler
Stroke 6.1 in, 155 mm
Cylinder Class 20 Ton
Center Hole Diameter 1.06 in, 26.9 mm
Centre Hole Diameter 1.06 in, 26.9 mm
Cylinder Type Hollow Plunger
Plunger Type Hollow
Saddle Diameter 2.13 in, 54 mm
Operating Pressure Ranges [MAX] 10000 psi
Oil Capacity - Advance 28.67 in3, 476 cm3
Collar Thread 3 7/8-12 UN
Coupler Used CR400 Coupler
Cylinder Bore Diameter 2.88 in, 73.1 mm
Stroke Range 4.5 to 6.99 in, 120 to 174 mm
Collapsed Height [Max] 14.99 in, 381 mm
Base Mounting Holes Bolt Circle 3.25 in, 82.6 mm
Collar Thread Length 1.5 in, 38 mm
Collapsed Height 12.05 in, 306 mm
Plunger Thread Length 0.75 in, 19 mm
Cylinder Capacity Advance [MAX] 215 kN
Cylinder Effective Area - Advance 4.72 in2, 30.7 cm2
O.D. 3.88 in, 98 mm
Body Material Steel
Return Type Single-Acting, Spring Return
Plunger Diameter 2.13 in, 54.1 mm
Material Steel
Saddle Protrusion From Plunger 0.27 in, 9.7 mm
Plunger Internal Thread 1 9/16-16 UN
Base Mounting Holes Thread Depth 0.37 in, 9.4 mm
Operating Pressure [Max] 10000 psi, 700 bar
Surface Treatment Paint
Extended Height 18.11 in, 461 mm
Collapsed Height [Min] 10 in, 255 mm
Bore Size 2.88 in, 73.1 mm
Action Single-Acting
Series RCH
Base Mounting Holes Thread 3/8-16 UNC
Base To Advance Port 0.75 in, 25 mm
Weight 31.3 LB
EAN or UPC 662005302628
